SMART-20/24IV系列

SMART-H/B2048IV ‧ SMART-H/B2064IV ‧ SMART-H/B2448IV ‧ SMART-H/B2464IV ‧ SMART-H/B2480IV ‧ SMART-H24120IV ‧ SMART-H24160IV
SMART-20/24IV系列
SMART-20/24IV系列

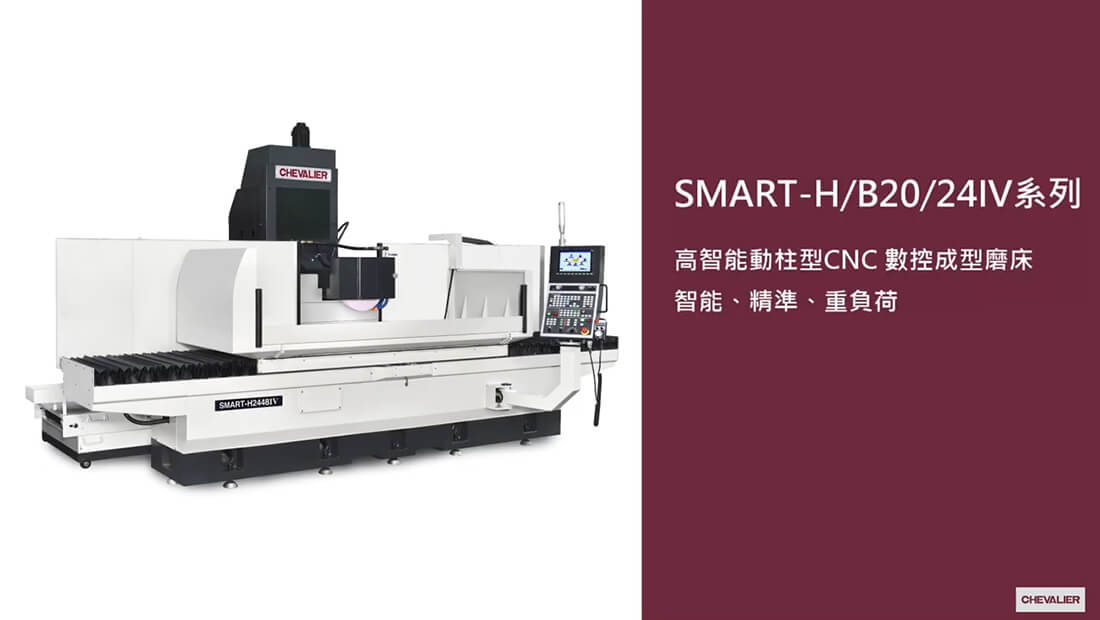

高智能動柱型CNC 數控成型磨床
目錄下載
功能
高智能、精準、重負荷

SMART-H/B20/24IV 系列專為重負荷研磨而設計，用於改善性能、精度和穩定性以滿足更高精度及表面粗糙度的工件需求。重負荷雙V滑軌、雙油壓缸及一體成型全支撐工作台行程的前底座設計，堅固的機械結構能大幅降低振動與位移。

機台介紹影片
規格

項目 描述 SMART-H2048IV SMART-B2048IV
控制系統 SMART iControl SMART iControl
性能數據 最大研磨長度-左右向 1,200 mm 1,200 mm
最大研磨寬度-前後向 500 mm 500 mm
工作台至主軸中心距離 850 mm 850 mm
工作台最大負載 1,250 kg 1,250 kg
工作台 工作台尺寸 500 x 1,200 mm 500 x 1,200 mm
工作台速度 (無段變速) 5~30 m/min 0~20 m/min
工作台行程 1,300 mm 1,300 mm
橫向移動 (Z) 最大移動行程 560 mm 560 mm
自動橫向進給 0~5,000 mm/min 0~5,000 mm/min
輪頭垂直移動 (Y) 最大移動行程 675 mm 675 mm
自動輪頭垂直移動 0~2,000 mm/min 0~2,000 mm/min
主軸 主軸轉速 500~2,200 rpm 500~2,200 rpm
主軸馬達 11 kW，選配18.5 kW 11 kW，選配18.5 kW
馬達 軸向馬達 (X/Y/Z) Y: 3.1 kW
Z: 2.4 kW		 X: 7.5 kW Y: 3.1 kW
Z: 2.4 kW
油壓馬達 5 HP / 6P —
砂輪尺寸 外徑 x 寬度 x 孔徑 Ø405 x 50 x Ø127 mm，選配Ø510 x 50 x Ø27 mm
機台尺寸 佔地空間 (寬 x 深 x 高) 4,600 x 2,950 x 2,745 mm 4,400 x 2,950 x 2,745 mm
機台淨重 6,400 kg 6,400 kg

項目 描述 SMART-H2064IV SMART-B2064IV
控制系統 SMART iControl SMART iControl
性能數據 最大研磨長度-左右向 1,600 mm 1,600 mm
最大研磨寬度-前後向 500 mm 500 mm
工作台至主軸中心距離 850 mm 850 mm
工作台最大負載 1,580 kg 1,580 kg
工作台 工作台尺寸 500 x 1,600 mm 500 x 1,600 mm
工作台速度 (無段變速) 5~30 m/min 0~20 m/min
工作台行程 1,700 mm 1,700 mm
橫向移動 (Z) 最大移動行程 560 mm 560 mm
自動橫向進給 0~5,000 mm/min 0~5,000 mm/min
輪頭垂直移動 (Y) 最大移動行程 675 mm 675 mm
自動輪頭垂直移動 0~2,000 mm/min 0~2,000 mm/min
主軸 主軸轉速 500~2,200 rpm 500~2,200 rpm
主軸馬達 11 kW，選配18.5 kW 11 kW，選配18.5 kW
馬達 軸向馬達 (X/Y/Z) Y: 3.1 kW X: 7.5 kW
Y: 3.1 kW
Z: 2.4 kW
油壓馬達 5 HP / 6P —
機台尺寸 佔地空間 (寬 x 深 x 高) 5,200 x 2,950 x 2,745 mm 5,200 x 2,950 x 2,745 mm
機台淨重 8,000 kg 8,000 kg

項目 描述 SMART-H2448IV SMART-B2448IV
控制系統 　 SMART iControl SMART iControl
性能數據 最大研磨長度-左右向 1,200 mm 1,200 mm
最大研磨寬度-前後向 600 mm 600 mm
工作台至主軸中心距離 850 mm 850 mm
工作台最大負載 1,600 kg 1,600 kg
工作台 工作台尺寸 600 x 1,200 mm 600 x 1,200 mm
工作台速度 (無段變速) 5~30 m/min 0~20 m/min
工作台行程 1,300 mm  1,300 mm
橫向移動 (Z) 最大移動行程 685 mm 685 mm
自動橫向進給 0~5,000 mm/min 0~5,000 mm/min
輪頭垂直移動 (Y) 最大移動行程 675 mm 675 mm
自動輪頭垂直移動 0~2,000 mm/min 0~2,000 mm/min
主軸 主軸轉速 500~2,200 rpm 500~2,200 rpm
主軸馬達 11 kW，選配18.5 kW 11 kW，選配18.5 kW
馬達 軸向馬達 (X/Y/Z) Y/Z: 3.1 kW X: 7.5 kW
Y/Z: 3.1 kW
油壓馬達 7.5 HP / 6P —
砂輪尺寸 外徑 x 寬度 x 孔徑 Ø405 x 50 x Ø127 mm，選配Ø510 x 50 x Ø27 mm　
機台尺寸 佔地空間 (寬 x 深 x 高) 4,800 x 3,320 x 2,850 mm 4,630 x 3,320 x 2,850 mm
機台淨重 8,100 kg 8,100 kg

項目 描述 SMART-H2464IV SMART-B2464IV
控制系統 　 SMART iControl SMART iControl
性能數據 最大研磨長度-左右向 1,600 mm 1,600 mm
最大研磨寬度-前後向 600 mm 600 mm
工作台至主軸中心距離 850 mm 850 mm
工作台最大負載 1,750 kg 1,750 kg
工作台 工作台尺寸 600 x 1,600 mm 600 x 1,600 mm
工作台速度 (無段變速) 5~30 m/min 0~20 m/min
工作台行程 1,700 mm 1,700 mm
橫向移動 (Z) 最大移動行程 685 mm 685 mm
自動橫向進給 0~5,000 mm/min 0~5,000 mm/min
輪頭垂直移動 (Y) 最大移動行程 675 mm 675 mm
自動輪頭垂直移動 0~2,000 mm/min 0~2,000 mm/min
主軸 主軸轉速 500~2,200 rpm 500~2,200 rpm
主軸馬達 11 kW，選配18.5 kW 11 kW，選配18.5 kW
馬達 軸向馬達 (X/Y/Z) Y/Z: 3.1 kW X: 7.5 kW
Y/Z: 3.1 kW
油壓馬達 7.5 HP / 6P —
砂輪尺寸 外徑 x 寬度 x 孔徑 Ø405 x 50 x Ø127 mm，選配Ø510 x 50 x Ø27 mm
機台尺寸 佔地空間 (寬 x 深 x 高) 6,165 x 3,320 x 2,850 mm 6,165 x 3,320 x 2,850 mm
機台淨重 9,500 kg 9,500 kg

項目 描述 SMART-H2480IV SMART-B2480IV
控制系統 　 SMART iControl SMART iControl
性能數據 最大研磨長度-左右向 2,000 mm  2,000 mm
最大研磨寬度-前後向 600 mm  600 mm
工作台至主軸中心距離 850 mm  850 mm
工作台最大負載 2,000 kg  2,000 kg
工作台 工作台尺寸 600 x 2,000 mm 600 x 2,000 mm
工作台速度 (無段變速) 5~30 m/min  0~20 m/min
工作台行程 2,100 mm  2,100 mm
橫向移動 (Z) 最大移動行程 685 mm  685 mm
自動橫向進給 0~5,000 mm/min  0~5,000 mm/min
輪頭垂直移動 (Y) 最大移動行程 675 mm  675 mm
自動輪頭垂直移動 0~2,000 mm/min  0~2,000 mm/min
主軸 主軸轉速 500~2,200 rpm 500~2,200 rpm
主軸馬達 11 kW，選配18.5 kW 11 kW，選配18.5 kW
馬達 軸向馬達 (X/Y/Z) Y/Z: 3.1 kW X: 7.5 kW
Y/Z: 3.1 kW
油壓馬達 7.5 HP / 6P —
砂輪尺寸 外徑 x 寬度 x 孔徑 Ø405 x 50 x Ø127 mm，選配Ø510 x 50 x Ø27 mm　
機台尺寸 佔地空間 (寬 x 深 x 高) 7,710 x 3,320 x 2,850 mm  7,710 x 3,320 x 2,850 mm
機台淨重 10,200 kg  10,200 kg

項目 描述 SMART-H24120IV
控制系統 SMART iControl
性能數據 最大研磨長度-左右向 3,000 mm
最大研磨寬度-前後向 600 mm
工作台至主軸中心距離 850 mm
工作台最大負載 2,400 kg
工作台 工作台尺寸 600 x 3,000 mm
工作台速度 (無段變速) 5~30 m/min
工作台行程 3,200 mm
橫向移動 (Z) 最大移動行程 685 mm
自動橫向進給 0~5,000 mm/min
輪頭垂直移動 (Y) 最大移動行程 675 mm
自動輪頭垂直移動 0~2,000 mm/min
主軸 主軸轉速 500~2,200 rpm
主軸馬達 11 kW，選配18.5 kW
馬達 軸向馬達 (X/Y/Z) Y/Z: 3.1 kW
油壓馬達 10 HP / 6P
砂輪尺寸 外徑 x 寬度 x 孔徑 Ø405 x 50 x Ø127 mm，選配Ø510 x 50 x Ø27 mm
機台尺寸 佔地空間 (寬 x 深 x 高) 8,740 x 3,320 x 2,850 mm
機台淨重 15,000 kg

項目 描述 SMART-H24160IV
控制系統 　 SMART iControl
性能數據 最大研磨長度-左右向 4,000 mm
最大研磨寬度-前後向 600 mm
工作台至主軸中心距離 850 mm
工作台最大負載 2,800 kg
工作台 工作台尺寸 600 x 4,000 mm
工作台速度 (無段變速) 5~30 m/min
工作台行程 4,200 mm
橫向移動 (Z) 最大移動行程 685 mm
自動橫向進給 0~5,000 mm/min
輪頭垂直移動 (Y) 最大移動行程 675 mm
自動輪頭垂直移動 0~2,000 mm/min
主軸 主軸轉速 500~2,200 rpm
主軸馬達 11 kW，選配18.5 kW
馬達 軸向馬達 (X/Y/Z) Y/Z: 3.1 kW
油壓馬達 15 HP / 6P
砂輪尺寸 外徑 x 寬度 x 孔徑 Ø405 x 50 x Ø127 mm，選配Ø510 x 50 x Ø27 mm
機台尺寸 佔地空間 (寬 x 深 x 高) 11,200 x 3,320 x 2,850 mm
機台淨重 17,500 kg
