FSG-12/16ADIV+系列
功能
數控平面磨床
全新設計的FSG-12/16ADIV+ 數控平面磨床系列機種以綠色工具機設計為主軸，整合開發出智能化、碳管理與節能之控制管理技術。FSG-1224ADIV+ 更榮獲ISO 14955 驗 證並取得歐盟證書。本系列可選配獨家設計的智慧機械通訊系統(iMCS)，包括遠程機器監控、數據分析、警報歷史記錄和維護更新以提高整體設備效率(OEE)，實現客戶的智慧製造。
FSG-12/16ADIV+ 數控平面磨床具有多項優良設計特色，能有效縮短客戶的加工與非加工準備時間，同時持續實現高精度的穩定加工，其核心的設計特色功能包括： iSurface擁有創新的手動線上動平衡、變頻驅動系統、加工砂輪線速度恆定、工作台自動定位、自動修砂自動補償及智慧研磨路徑功能等。
除了延續全自動精密平面磨床的優質設計，全新的操作面板和友善的人性化設計使客戶能夠輕鬆上手。全罩式鈑金結合了美學與功能，將設計之美與安全防護提升至全新境界，為客戶提供更精準、更有效率的加工體驗。
機台介紹影片
規格

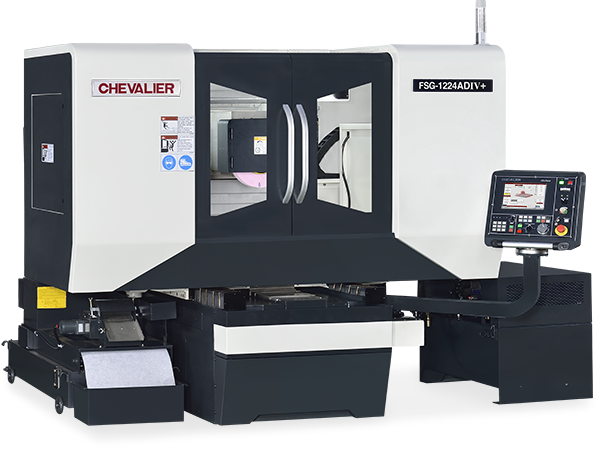

| 項目 | 描述 | FSG-1224ADIV+ |
|---|---|---|
| 控制系統 | iSurface | |
| 性能數據 | 最大研磨長度-左右向 | 610 mm |
| 最大研磨寬度-前後向 | 305 mm | |
| 工作台至主軸中心距離 | 610 mm | |
| 工作台至地面距離 | 970 mm | |
| 工作台最大負載 | 230 kg | |
| 工作台 | 工作台尺寸 | 300 x 600 mm |
| 工作台速度(無段變速) | 5~25 m/min | |
| 工作台行程 | 650 mm | |
| 橫向移動(Z) | 最大移動行程 | 350 mm |
| 進給速度 | 0~2,250 mm/min | |
| 輪頭垂直移動(Y) | 最大移動行程 | 480 mm |
| 進給速度 | 0~675 mm/min | |
| 主軸 | 主軸轉速 | 500~2,200 rpm |
| 主軸馬達 | 3.75 kW，選配5.5 kW | |
| 馬達 | 軸向馬達(Y/Z) | Y/Z: 1.1 kW |
| 油壓馬達 | 0.74 kW | |
| 砂輪尺寸 | 外徑x寬度x孔徑 | Ø355 x 50 x Ø127 mm |
| 機台尺寸 | 佔地空間(寬x深x高) | 3,110 x 2,865 x 2,250 mm |
| 機台淨重 | 2,200 kg |

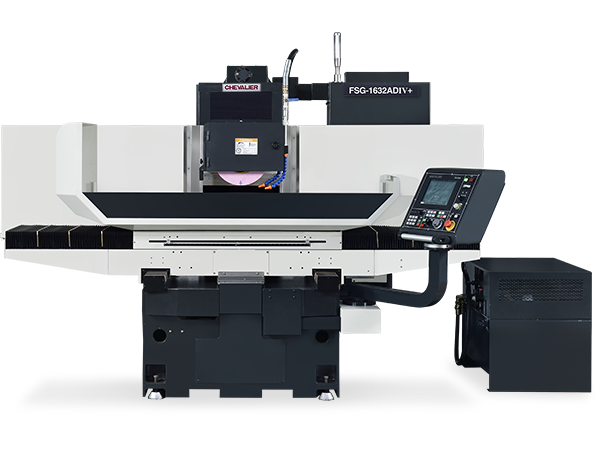

| 項目 | 描述 | FSG-1632ADIV+ |
|---|---|---|
| 控制系統 | iSurface | |
| 性能數據 | 最大研磨長度-左右向 | 810 mm |
| 最大研磨寬度-前後向 | 405 mm | |
| 工作台至主軸中心距離 | 610 mm | |
| 工作台至地面距離 | 980 mm | |
| 工作台最大負載 | 350 kg | |
| 工作台 | 工作台尺寸 | 400 x 800 mm |
| 工作台速度(無段變速) | 5~25 m/min | |
| 工作台行程 | 850 mm | |
| 橫向移動(Z) | 最大移動行程 | 450 mm |
| 進給速度 | 0~2,250 mm/min | |
| 輪頭垂直移動(Y) | 最大移動行程 | 480 mm |
| 進給速度 | 0~675 mm/min | |
| 主軸 | 主軸轉速 | 500~2,200 rpm |
| 主軸馬達 | 3.75 kW，選配5.5 kW | |
| 馬達 | 軸向馬達(Y/Z) | Y/Z: 1.1 kW |
| 油壓馬達 | 1.5 kW (2 HP) / 6P | |
| 砂輪尺寸 | 外徑x寬度x孔徑 | Ø355 x 50 x Ø127 mm |
| 機台尺寸 | 佔地空間(寬x深x高) | 3,250 x 3,075 x 2,250 mm |
| 機台淨重 | 2,900 kg |
| 項目 | 描述 | FSG-1640ADIV+ |
|---|---|---|
| 控制系統 | iSurface | |
| 性能數據 | 最大研磨長度-左右向 | 1,015 mm |
| 最大研磨寬度-前後向 | 405 mm | |
| 工作台至主軸中心距離 | 610 mm | |
| 工作台至地面距離 | 980 mm | |
| 工作台最大負載 | 440 kg | |
| 工作台 | 工作台尺寸 | 400 x 1,000 mm |
| 工作台速度(無段變速) | 5~25 m/min | |
| 工作台行程 | 1,050 mm | |
| 橫向移動(Z) | 最大移動行程 | 450 mm |
| 進給速度 | 0~2,250 mm/min | |
| 輪頭垂直移動(Y) | 最大移動行程 | 480 mm |
| 進給速度 | 0~675 mm/min | |
| 主軸 | 主軸轉速 | 500~2,200 rpm |
| 主軸馬達 | 3.75 kW，選配5.5 kW | |
| 馬達 | 軸向馬達(Y/Z) | Y/Z: 1.1 kW |
| 油壓馬達 | 1.5 kW (2 HP) / 6P | |
| 砂輪尺寸 | 外徑x寬度x孔徑 | Ø355 x 50 x Ø127 mm |
| 機台尺寸 | 佔地空間(寬x深x高) | 3,655 x 3,075 x 2,250 mm |
| 機台淨重 | 3,500 kg |
注意：本公司隨時在進行研究改進工作，因此保有隨時更改設計、規格尺寸及機械結構之權利。
