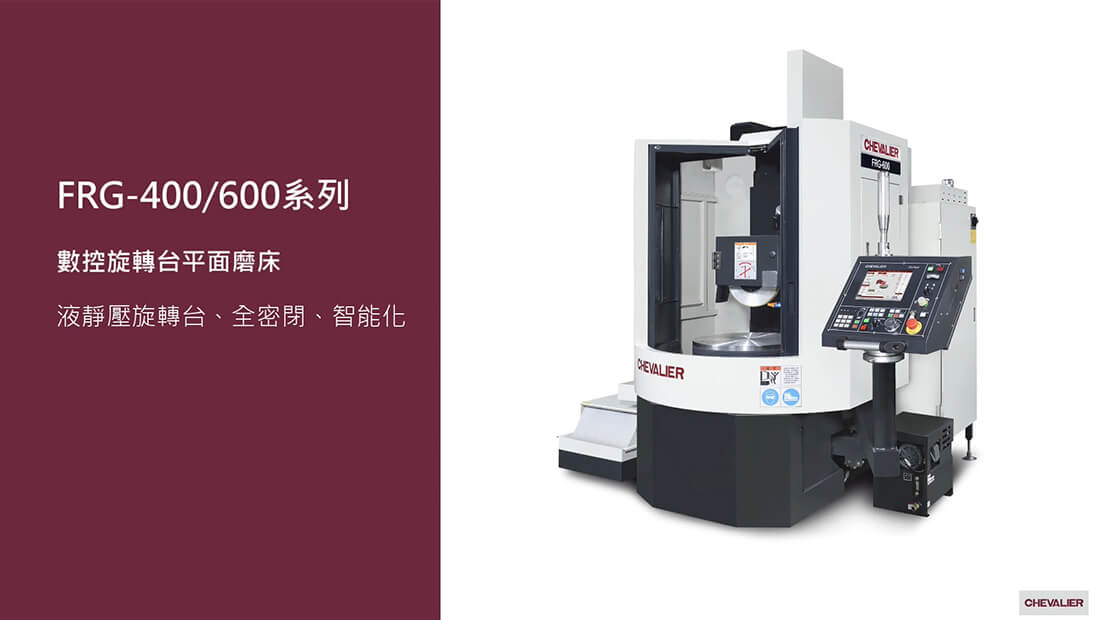

FRG-400/600系列 (iSurface控制器)
功能
Chevalier為我們磨床系列增添FRG-400/600數控旋轉台平面磨床，本系列擁有多項優良設計，可確保平滑及穩定的井字肋高剛性機身結構，可承受重負荷研磨和全密閉液靜壓軸承旋轉工作台。
寬敞的內部研磨空間和雙門設計有助於輕鬆工件上下料，排水系統可輕鬆去除切屑進行清潔，採用全密閉的外罩鈑金設計，確保操作環境的安全。
本系列磨床滿足航太、汽車、能源、醫療和半導體等產業所需要的高效生產力及創建智慧工廠需求。
iSurface控制器功能
修整模式：平面修整
研磨模式：平面研磨、階段研磨、階級研磨
機台介紹影片
規格
| 項目 | 描述 | FRG-400 |
|---|---|---|
| 控制系統 | iSurface | |
| 性能數據 | 最大研磨半徑 | 225 mm |
| 最大研磨高度 | 350 mm | |
| 工作台至主軸中心距離 | 600 mm | |
| 工作台至地面距離 | 820 mm | |
| 工作台最大負載 | 150 kg | |
| 旋轉工作台 | 工作台尺寸 | Ø400 mm |
| 工作台速度 | 10~150 rpm | |
| 橫向移動(Z) | 最大移動行程 | 380 mm |
| 進給速度 | 0~3,000 mm/min | |
| 輪頭垂直移動(Y) | 最大移動行程 | 450 mm |
| 進給速度 | 0~2,000 mm/min | |
| 主軸 | 主軸轉速 | 500~2,200 rpm |
| 主軸馬達 | 5.5 kW (7.5 HP)，選配7.5 kW (10 HP) | |
| 馬達 | 旋轉工作台馬達 | 2.4 kW |
| 軸向馬達(Y/Z) | Y/Z: 1.7 kW | |
| 砂輪尺寸 | 外徑x寬度x孔徑 | Ø355 x 38 x Ø127 mm |
| 儲槽容量 | 油箱- 旋轉工作台 | 18 L |
| 機台尺寸 | 佔地空間(寬x深x高) | 2,800 x 2,800 x 2,610 mm |
| 機台淨重 | 3,400 kg |
| 項目 | 描述 | FRG-600 |
|---|---|---|
| 控制系統 | iSurface | |
| 性能數據 | 最大研磨半徑 | 325 mm |
| 最大研磨高度 | 350 mm | |
| 工作台至主軸中心距離 | 600 mm | |
| 工作台至地面距離 | 820 mm | |
| 工作台最大負載 | 400 kg | |
| 旋轉工作台 | 工作台尺寸 | Ø600 mm |
| 工作台速度 | 10~150 rpm | |
| 橫向移動(Z) | 最大移動行程 | 380 mm |
| 進給速度 | 0~3,000 mm/min | |
| 輪頭垂直移動(Y) | 最大移動行程 | 450 mm |
| 進給速度 | 0~2,000 mm/min | |
| 主軸 | 主軸轉速 | 500~2,200 rpm |
| 主軸馬達 | 5.5 kW (7.5 HP)，選配7.5 kW (10 HP) | |
| 馬達 | 旋轉工作台馬達 | 2.4 kW |
| 軸向馬達(Y/Z) | Y/Z: 1.7 kW | |
| 砂輪尺寸 | 外徑x寬度x孔徑 | Ø355 x 38 x Ø127 mm |
| 儲槽容量 | 油箱- 旋轉工作台 | 18 L |
| 機台尺寸 | 佔地空間(寬x深x高) | 2,800 x 2,800 x 2,610 mm |
| 機台淨重 | 3,500 kg |
注意：本公司隨時在進行研究改進工作，因此保有隨時更改設計、規格尺寸及機械結構之權利。
